■所属类型: 电容器投切幵关

规格参数

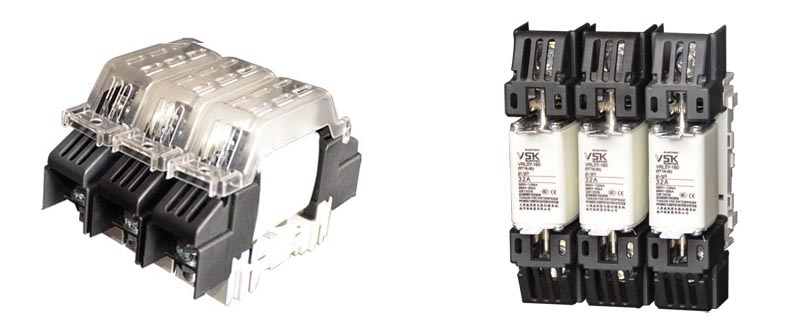

产品名称:VRL5Y型方管刀行触头熔断器
产品类型:VRL5Y-160/3
更新时间:2010/6/1
点 击 数:2695
  详细介绍

概述

VRL5Y型系列熔断器适用于交流50HZ,额定电压至1140V,额定电流至1250A,额定分断能力至120KA,主要用于电气装置中作线路过载和短路保护(gG/gL);特别适用于电容屏配套使用,还可派生为半导体器件及其成套装置的短路保护(aR)以及电动机短路保护(am),自投入市场以来,深受电力用户的好评! 本系列熔断器符合国家标准GBI3539和国际电工委标准IEC60269

结构特点

由纯铜/银片(或丝)制成的变截面熔体封装于由高强度陶瓷制成的熔管内;熔管中充满经化学处理过的高纯度石英砂作为灭弧介质。熔体二端采用点焊与端板(或连接板)牢固电连接,组成刀行触头插入式结构。熔断器可带有熔断指示器或撞击器,当熔断时能显示熔断(指示器)或转换成各种信号以及自动切换电路(撞击器)。

主要规格及外形尺寸

产品型号
装配熔断体尺寸
额定绝缘电压(V)
额定电流(A)
外形尺寸(mm)
重量(g)
图号
A
B
C
D
E
H
VRL5Y-160/3
NT00/00C
690
10~160
145.6
99
103.4
35.5
35.8
86
446
41-1
VRL5Y-250/3
NT1
690
32~250
239
176
189
37.5
32
123
1434
41-2
VRL5Y-400/3
NT2
690
80~400
239
192
189
38
35
123
1950
41-2
VRL5Y-630/3
NT3
690
160~630
239
207
189
38.5
40
123
2505
41-2

外形尺寸
