■所属类型: 电容器保護器

规格参数
产品名称:VJR36B-160型电容热保护继电器
产品类型:VJR36-160
更新时间:2008/12/17
点 击 数:2753
  详细介绍

一、概述
1.1           VJR36B系列电力电容保护继电器,是我公司根据广大用户的一致要求,并结合实际使用情况,在原JR36热继电器的基础上,专为电力电容器配套使用而改进设计的,适用于交流50Hz(60Hz)电压至660V,电容至60Kvar电流至160A以下的无功补偿装置中作为单台电力电容器的热过载保护,该保护器具有过载保护、断相保护、温度补偿、动态指示,动作灵活性检查,有手动复位和自动复位,并有手动断开常闭触头的按钮,整定值与电力电容额定电流值匹配,保护器的额定电流固定式提高了电力电容器的保护精度,不设电流调节盘,以避免不正确调节及非操作人员随意乱调,影响电力电容的保护效果,保护器具有动作可靠,外型美观、实用、安装使用方便,价格低廉等特点,可广泛应用于无功功率因数自动补偿装置的控制电路,是新一代电力电容保护较为理想的配套产品。
1.2           VJR36B全系列电力电容保护继电器适合在下列条件下工作。
a.       海拔高度不超过2000m。
b.       周围空气温度不高于+40℃不低于-5℃。
c.       周围空气的相对湿度在+40℃时应不超过50%,在较低温度时相对湿度不超过90%,例如在20℃时可为90%但出现凝露时,必须采取措施。
d.       周围空气的污染等级为3级。
e.       与垂直面的安装倾斜度不超过5°
f.        在无爆炸危险的介质中,且介质中无足以腐蚀金属及破坏绝缘的气体与尘埃(包括导电尘埃)。

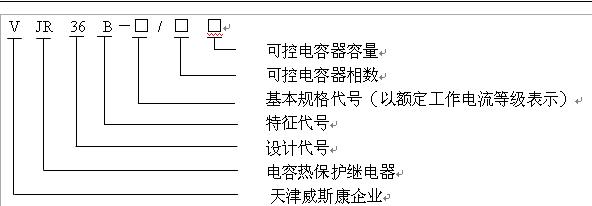

二、型号及含义


三、产品品种、规格
3.1 电容器保护继电器的型式
    按电容器的额定容量等级分1~60Kvar。
3.2 电容热保护继电器额定电流与匹配电容器容量规格见

 表1

电容热保护
继电器型号
电容热保护继电器
额定电流(A)
相  数

等级规格
热保护元件额定容量(Kvar)
VJR36B-20
20
3
0.415KV/1Kvar
0.415KV/2Kvar
0.415KV/3Kvar
0.415KV/4Kvar
0.415KV/5Kvar
0.415KV/6Kvar
0.415KV/7.5Kvar
0.415KV/8Kvar
0.415KV/10Kvar
VJR36B-63
65
3
0.415KV/12Kvar
0.415KV/14Kvar
0.415KV/15Kvar
0.415KV/16Kvar
0.415KV/18Kvar
0.415KV/20Kvar
0.415KV/22Kvar
0.415KV/25Kvar
0.415KV/30Kvar
VJR36B-160
160
3
0.415KV/35Kvar
0.415KV/40Kvar
0.415KV/45Kvar
0.415KV/50Kvar
0.415KV/60Kvar


四、技术要求
4.1 电容热保护继电器在周围介质温度为20±5℃时的动作特性应符合表2要求。

表2

序号
额定电流倍数
动作时间
起始条件
周围空
气温度
1
1.05
>2h
冷态开始
20±5℃
2
1.2
<2h
热态(接序
1试验)
3
1.5
10A
<2min
≤32
10
<4min
>32
4
7.2
10A
2s
≤32
冷态
10
4s
>32


4.2 三相带断相热保护继电器在各相负载不平衡时的动作特性应符合表3规格

表3

序号
整定电流倍数
动作时间
起始条件
周围空气
温度℃
任意两相
另一相
1
1.0
0.9
>2h
冷态
20±5
2
1.15
0
<2h
热态(接序1)

4.3 温度补偿性能
   电容热保护继电器的温度补偿性能应符合表4规定。

表4

序号
整定电流倍数
动作时间
起始条件
周围空气
温度℃
1
1.0
>2h
冷态开始
+40
2
1.2
<2h
热态(接序
1试验)
3
1.05
>2h
冷态开始
-5
4
1.30
<2h
热态(接序
3试验)

4.4 辅助触头技术参数见表5

表5

额定绝缘电压  (Ui )  V
660V
约定发热电流 (Ith)A
10
额定工作电流 (Ie) A
0.47

4.5 主电路额定绝缘电压(Ui )a.c.690V.
4.6 电容热保护继电器在出厂时均调整为自动复位形式,如欲调手动复位,可将电容器热保护继电器侧面气孔内螺钉倒退约三、四圈均可。

五、安装使用说明
5.1 接线标记
 5.1.1 主电路接线端子的标志:进线端子标志为1/L1,3/L2、5/L3与之对应的出线端子标志为2/T1、4/T2、6/T3。
5.1.2 辅助电路接线端子的标志:常闭触头接线端子标志为95、96常开触头接线端子标志为97、98。
5.1.3  VJR36B全系列电容热保护继电器安装为独立式安装,可与各类接触器配合使用,固定方式可用螺钉固定。
5.1.4  VJR36B全系列电容热保护继电器在连接其主电路时应按表6和表7选择与热元件相适应的连接导线,辅助电路连接导线的大截面积不得超过2.5mm²接线螺钉应旋紧,不得松动。

表6

额定电流
上限值A
>0
≤8
>8
≤12
>12
≤20
〉20
≤25
〉25
≤32
〉30
≤50
〉50
≤65
〉65
≤85
连接导线截面积mm²
1
1.5
2.5
4
6
10
16
25
整定电流上限值A
〉85
≤115
〉115
≤150
〉150
≤175
〉175
≤225
〉225
≤250
〉250
≤275
〉275
≤350
〉350
≤400
连接导线截面积mm²
35
50
70
95
120
150
185
240

表7

试验电流范围
(A)
铜排
铜电缆
尺寸
mm
数量
截面积
数量
400〈1≤500
30*5
2
150
2
500〈1≤630
40*5
2
185
2


六、注意事项
 6.1 必须选用与所保护的电力电容器额定容量相同的电容热保护继电器,若不符合,则将失去保护作用。
 6.2 电容热保护继电器除了接线螺钉外,其余螺钉均不得拧动,否则其保护特性即行改变。
 6.3 电容热保护继电器进行安装接线时,必须切断电源。
 6.4 出厂的电容热保护继电器均已调整合格,用户不得随意打开躯壳进行调整。
 6.5 电容热保护继电器在运行中应定期检查,检查周期视工作条件决定,检查主要包括:
    a.清除灰尘污物;尤其注意清除进出线相的污物,以防造成相间短路;
    b.动作机构灵活性检查;
    c.拧紧所有的紧固件;
    d.进行整定电流值的检查校证。
6.6 在用户遵守保管,安装及使用规则的条件下,从本公司发货之日起不超过18个月,电容热保护继电器封印完好,产品如因制造质量问题而发生损坏或不能正常使用时,本公司负责无偿更换和修理。

七、订货举例:
     例  订VJR36B-160型三相电容热保护继电器,额定电压415V,可控电容容量45Kvar 300台。应写成:VJR36B-160 45Kvar           300台
